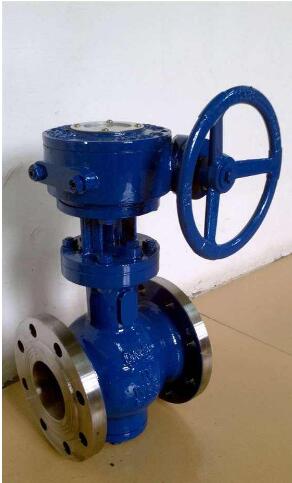

PBQ340F/H/Y偏心半球阀

    偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。
【产品特点】
  1.流体阻力小，其阻力系数与同长度的管段相等；
  2.结构简单、体积小、重量轻；
  3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；
  4.偏心结构设计，阀门打开时迅速脱离阀座，减少摩擦，提高寿命；
  5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；
  6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；
  7.适用范围广，通径从小到几毫米，大到几米，从高真空***压力都可应用。
【执行标准】
 设计规范：  API 6D  API 608  BS 5351  GB/T12237
 结构长度：  ASME B16.10  GB/T12221
 法兰连接：  ASME B16.5    GB/T9113
 试验与检验：GB/T 13927    API 598    API 6D
【性能参数】

工作压力（MPa）		1.6~10.0 (Calss150-Calss600)
口径(mm)		DN15-DN1200  1/2″-48″
适用介质		水、油、气、醋酸类、硝酸类等其他介质
材料	阀体	WCB CF8 CF8M CF3 CF3M
	球体	WCB CF8 CF8M CF3 CF3M
	阀杆	2Cr13 F304 F316 F304L F316L
	密封面	PTFE RPTFE PEEK 司太立合金 碳化钨
	填料	柔性石墨

【主要外形及连接尺寸】

公称压力(MPa)	公称通径DN		尺寸(mm)
			L	D	D1	D2	b	f	Z-фd
	mm	in	Flanged
法兰标准JB/T79.1-94 阀门结构长度GB1221-89 1.6	50	-	178	160	125	100	18	3	4-18
	65	-	190	180	145	120	18	3	4-18
	80	-	203	195	160	135	20	3	4-18
	100	-	229	215	180	155	20	3	8-18
	125	-	254	245	210	185	22	3	8-18
	150	-	267	280	240	210	24	3	8-23
	200	-	292	335	295	265	26	3	12-23
	250	-	330	405	355	320	30	3	12-25
	300	-	356	460	410	375	32	4	12-25
	350	-	381	520	470	435	34	4	16-25
	400	-	406	580	525	485	36	4	16-25
	450	-	432	640	585	545	40	4	16-30
	500	-	457	705	650	608	44	4	20-30
	600	-	508	840	770	718	48	5	20-34
	700	-	610	910	840	788	50	5	20-41
	800	-	660	1020	950	898	52	5	24-
