 V型球阀介绍

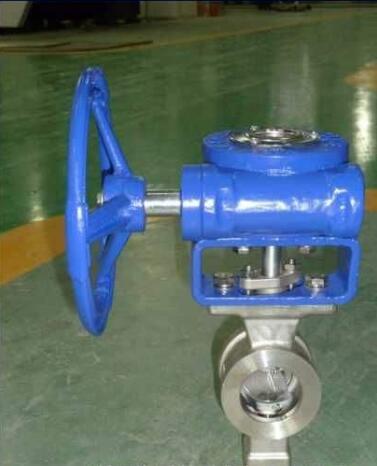

V型球阀

该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

特点

(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

产品性能规范

公称压力
PN(Mpa)

试验压力

适用介质

适用温度

壳体试验

密封试验

1.6

2.4

1.76

水、油、气及
高粘度、含纤维、
固体颗粒等介质

-28℃~550℃

2.4

3.75

2.75

4.0

6.0

4.4

应用规范

连接法兰

JB79-59 GB20592-97 AMSI B16.5

检验和试验

JB/T 9092-99 、API 598



主要零件材质表

零件名称

材质

阀体、阀盖

WCB

CF8

密封圈

2Cr13+氮化

304+氮化

球体

2Cr13+硬格

304+硬格

阀座、阀杆

2Cr13

304

垫片

柔性石墨+不锈钢

柔性石墨+不锈钢

双头螺栓

35CrMoA

1Cr18Ni9Ti



主要外形尺寸

公称压或压力级

公称通径

尺寸(mm)

(mm)

(in)

W

L

W1

L1

d

d1

H1

H

PN1.6MPa

25

-

50

-

25

-

64

38

57

200

40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

85

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

92

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

PN2.5MPa

25

-

50

-

25

-

64

38

57

200

40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

85

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

92

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

CLASS150

25

-

50

-

25

-

64

38

57

200

40

11/2

60

-

25

-

82

49

63

205

50

2

75

124

32

62

100

60

92

225

65

21/2

85

145

38

72.5

120

75

100

235

80

3

100

165

45

82.5

131

89

108

260

100

4

115

194

50

97

158

113

117

270

125

5

135

210

55

105

180

140

140

320

150

6

160

229

65

114.5

216

164

177

340

200

8

200

243

80

121.5

268

205

200

390

250

10

240

297

92

148.5

326

259

252

420

300

12

-

338

-

169

-

300

270

510
